止回閥 升降式止回閥
更新：2022/7/29 10:34:22??????點擊：
- 品牌：???工開閥門
- 型號：???H61Y、H61H
產品介紹
H61Y、H61H高壓升降式止回閥
支管兩端為焊結結構，焊結坡口可按標準或用戶要求制作，適用于火電廠、石油化工、冶金等高溫高壓的水、蒸氣、油品、過熱蒸汽的管道上作防止介質回流的裝置。一種是遵循ANSIB16.34和JIS E101標準的引進型；另一種是Jb3595標準的國標型。其遵循的溫度、壓力等級是一致的，在一些管道中存在著某種互換關系。中部采用無閥蓋壓力自緊式，在高溫高壓工況下具有良好的密封性能。
H61Y、H61H高壓升降式止回閥性能：
|
公稱壓力PN（MPa） |
試驗壓力Ps（MPa） |
工作壓力 |
工作溫度（度） |
適用介質 |
|||
|
強度 |
密封（液） |
P54 |
P55 |
P57 |
|||
|
10.0 |
15.0 |
11.0 |
|
|
|
≤425 |
水、蒸氣、油品 |
|
16.0 |
24.0 |
17.6 |
|
|
|
||
|
20.0 |
30.0 |
22.0 |
|
|
|
||
|
25.0 |
37.5 |
27.5 |
|
|
|
||
|
32.0 |
48.0 |
36.0 |
|
|
|
||
|
P5410 |
30.0 |
22.0 |
10 |
|
|
≤540 |
蒸汽 |
|
P5414 |
37.5 |
27.5 |
14 |
|
|
||
|
P5417 |
48.0 |
36.0 |
17 |
|
|
||
|
P5510 |
37.5 |
27.5 |
|
10 |
|
≤550 |
|
|
P5514 |
48.0 |
36.0 |
|
14 |
|
||
|
P5517 |
53.0 |
39.0 |
|
17 |
|
||
|
P5710 |
48.0 |
36.0 |
|
|
10 |
≤570 |
|
|
P5714 |
55.0 |
40.0 |
|
|
14 |
||
|
P5717 |
60.0 |
44.0 |
|
|
17 |
||
H61Y、H61H高壓升降式止回閥制造標準：
1．設計制造與驗收按火力發電閥門標準ANSIB16.34 API6D GB12236 E101和JB/T3595、DL/T531標準規定。
2、結構長度按E101、JB/T2766、GB/T15188.1 ANSIB16.10 GB12221標準規定或按用戶要求。
3、壓力-溫度等級按E101、JB/T3595 API598 GB9131 標準規定。
4、焊接坡口尺寸按GB12224、JB/T3595、ASME B16.25 ANSIB16.25標準規定或按用戶配管尺寸要求。
H61Y、H61H高壓升降式止回閥零部件材料表：
|
型號 |
零件名稱 |
|||||||
|
閥體 |
閥瓣 |
彈簧 |
閥桿 |
填料 |
壓板 |
閥蓋 |
鎖緊螺母 |
|
|
H61Y-250 |
碳鋼 |
碳鋼 |
彈簧鋼 |
不銹鋼 |
柔性石墨 |
碳鋼 |
碳鋼 |
優質碳素鋼 |
|
H61Y-P54100V |
鉻鑰釩鋼 |
鉻鑰釩鋼 |
彈簧鋼 |
鉻鑰釩鋼 |
柔性石墨 |
鉻鑰釩鋼 |
鉻鑰釩鋼 |
鉻鑰鋼 |

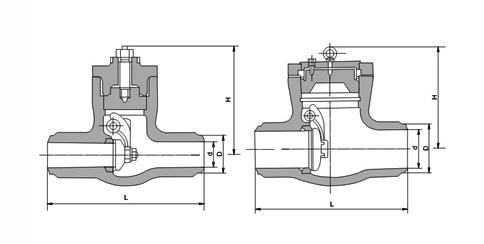

H61Y、H61H高壓升降式止回閥結構：（圖）
H61Y、H61H高壓升降式止回閥外觀尺寸：
|
公稱通徑DN(mm) |
尺寸 |
|||
|
D1 |
D2 |
L |
H |
|
|
10 |
12 |
23 |
120 |
105 |
|
20 |
27 |
45 |
135 170 |
125 |
|
25 |
28 |
46 |
135 200 170 |
124 |
|
32 |
30 |
50 |
180 200 |
250 |
|
40 |
38 |
60 |
230 |
300 |
|
50 |
61 |
80 |
350 320 |
350 |
|
65 |
69 |
90 |
260 370 |
380 |
|
80 |
84 |
118 |
340 400 430 |
330 |
|
100 |
113 |
138 |
410 455 560 |
390 |
|
150 |
150 |
190 |
750 |
428 |
|
175 |
186 |
239 |
900 |
518 |
|
200 |
201 |
260 |
950 |
|
H61Y、H61H高壓升降式止回閥維護保養：
1、閥門存放環境需注意，應存放在干燥通風的室內，且堵塞通路兩端。
2、閥門應定期檢查，并清除其上的污物，涂抹涂防銹油在其表面。
3、安裝應用后的閥門，應對其進行定期檢修，以確保其正常工作。
4、應查看閥門密封面是否磨損，并根據情況進行維修或更換。
5、檢查閥桿和閥桿螺母的梯形螺紋磨損情況、填料是否過時失效等，并進行必要的更換。
6、應對閥門的密封性能進行試驗，確保其性能。
7、運行中的閥門應完好，法蘭和支架上的螺栓齊全，螺紋無損，沒有松動現象。
8、如手輪丟失，應及時配齊，而不能夠用活扳手代替。
9、填料壓蓋不允許歪斜或無預緊間隙。
10、如果閥門使用環境較為惡劣，易受雨雪、灰塵、風沙等污物沾染，則應該為閥桿安裝保護罩。
11、閥門上的標尺應保持完整、準確、清晰，閥門的鉛封、蓋帽。
12、保溫夾套應無凹陷、裂紋。
13、運行中的閥門，避免對其敲打，或者支撐重物等。
其它需知，敬請來電13671965985咨詢，全天侯為您服務！
定貨需知：（備有表格請?zhí)峁┼]箱）
1. 訂貨前請仔細了解產品手冊。
2. 清楚標明產品名稱，型號，材質。
3. 標明現場工況：介質，溫度，環境要求。
4. 產品連接方式，啟閉操作方式。
5. 定制數量，恰談時確定的樣圖（L/H）。
6. 收貨單位，收貨人，地址，收驗時間，聯系電話。
