閘閥 燃氣閘閥
更新：2022/8/25 11:29:05??????點擊：
- 品牌：???工開閥門
- 型號：???Z47WF
產品介紹
Z47WF 燃氣閘閥
專用于天然氣、液體石油氣煤氣、油品等，它以獨特的設計、新穎的結構和良好的密封性能徹底解決了閥門因燃氣結焦而引起的關不嚴、開不動等問題，有效地提高了密封性能和使用壽命，真正達到零泄漏。
Z47WF 燃氣閘閥特點：
閥體采用鑄造結構。
閥座采用 O 形密封圈密封和施加預緊力的浮動閥座結構，使閥門進出口雙向密封；并且該結構的啟閉力矩僅為普通閥門的 1/2，能達到輕松開、關閥門。
閥座采用密封面上鑲嵌 PTFE，具有 PTFE 對金屬和金屬對金屬的雙重密封，PTFE 密封面同時清除閘板臟物的作用。
閥門的閘板，無論是全開或是全關始終與密封面吻合，密封面得到保護不受介質直接沖刷，從而延長使用壽命。
閥門在全開時，通道平滑為直線，流阻系數極小，無壓力損失，可通毛球清掃管線。

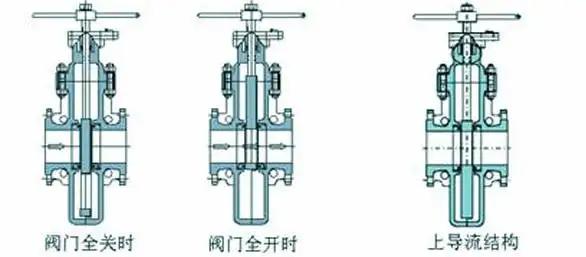

閥門關閉時能自動卸掉內腔高壓（詳見工作原理圖），保證使用安全。
采用封閉齒輪轉動啟閉指示機構，能長期清晰地反映閥門的啟閉情況。
直埋式閥門外表面采用環氧煤瀝青防腐處理，能與管線同壽命。
Z47WF 燃氣閘閥性能：
|
壓力等級 |
常溫試驗壓力（MPa） |
適用溫度 |
適用介質 |
|||||
|
殼體試驗 |
左密封 |
右密封 |
低壓氣密封 |
普通型 |
抗硫型 |
|||
|
公稱壓力 |
1.6 |
2.4 |
1.76 |
1.76 |
0.6 |
-29~121℃或按用戶要求 |
石油、天然氣、水等非腐蝕性介質 |
含H2S、Co2的石油、天然氣、水等腐蝕性介質 |
|
2.5 |
3.75 |
2.75 |
2.75 |
0.6 |
||||
|
4.0 |
6.0 |
4.4 |
4.4 |
0.6 |
||||
|
6.4 |
9.6 |
7.04 |
7.04 |
0.6 |
||||
|
磅級（Lb） |
150 |
3.0 |
2.2 |
2.2 |
0.6 |
|||
|
300 |
7.5 |
5.5 |
5.5 |
0.6 |
||||
Z47WF 燃氣閘閥制造標準：
設計與制造：API 600
法蘭尺寸：ANSI B16.5
結構長度：ANSI B16.10
壓力~溫度：ANSI B16.34
檢驗與試驗：API 598

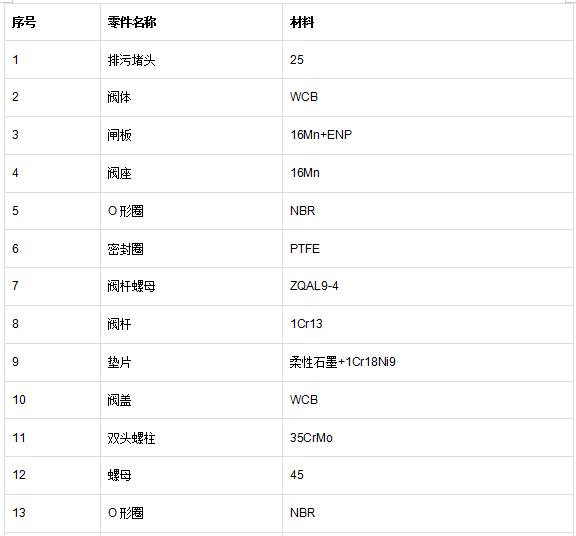

Z47WF 燃氣閘閥零部件材料表：
Z47WF 燃氣閘閥結構：（圖）
Z47WF 燃氣閘閥外觀尺寸：
Z47WF 燃氣閘閥維護保養：
1、閥門存放環境需注意，應存放在干燥通風的室內，且堵塞通路兩端。
2、閥門應定期檢查，并清除其上的污物，涂抹涂防銹油在其表面。
3、安裝應用后的閥門，應對其進行定期檢修，以確保其正常工作。
4、應查看閥門密封面是否磨損，并根據情況進行維修或更換。
5、檢查閥桿和閥桿螺母的梯形螺紋磨損情況、填料是否過時失效等，并進行必要的更換。
6、應對閥門的密封性能進行試驗，確保其性能。
7、運行中的閥門應完好，法蘭和支架上的螺栓齊全，螺紋無損，沒有松動現象。
8、如手輪丟失，應及時配齊，而不能夠用活扳手代替。
9、填料壓蓋不允許歪斜或無預緊間隙。
10、如果閥門使用環境較為惡劣，易受雨雪、灰塵、風沙等污物沾染，則應該為閥桿安裝保護罩。
11、閥門上的標尺應保持完整、準確、清晰，閥門的鉛封、蓋帽。
12、保溫夾套應無凹陷、裂紋。
13、運行中的閥門，避免對其敲打，或者支撐重物等。
其它需知，敬請來電13671965985咨詢，全天侯為您服務！
定貨需知：（備有表格請?zhí)峁┼]箱）
1. 訂貨前請仔細了解產品手冊。
2. 清楚標明產品名稱，型號，材質。
3. 標明現場工況：介質，溫度，環境要求。
4. 產品連接方式，啟閉操作方式。
5. 定制數量，恰談時確定的樣圖（L/H）。
6. 收貨單位，收貨人，地址，收驗時間，聯電話。
