截止閥 紋鍛鋼截止閥
更新：2022/8/16 9:19:29??????點擊：
- 品牌：???工開閥門
- 型號：???J11H/Y
產品介紹
J11H/Y內螺紋鍛鋼截止閥
有三種閥蓋設計，是螺栓型閥蓋，通過凹凸面連接，采用不銹鋼帶與柔性石墨纏繞墊片，按需求也可采用環連接，第二種是焊接型閥蓋，通過螺紋密封后焊接，按需求也可直接采用剛性焊接，第三種是自密封閥蓋，通過螺紋與自密封閥蓋連接。
J11H/Y內螺紋鍛鋼截止閥特點：
1、全通徑或縮徑
2、結構長度按ANSI/ASME B16.10
3、法蘭按ANSI/ASME B16.5
4、自密封閥蓋
5、明桿帶支架
6、兩端自動調整的填料壓套；
7、本體倒密封
8、整體閥體法蘭
9、對焊端按ANSI/ASME B16.25
10、環連接閥體閥蓋墊片
11、用纏繞式墊片的螺栓型閥蓋、螺紋密封、焊接型閥蓋，或自密封閥蓋
J11H/Y內螺紋鍛鋼截止閥零部件材料表：
|
序號 |
零件名稱 |
CS to ASTM |
AS to ASTM |
SS to ASTM |
|
|
Type A105 |
Type F22 |
Type F304(L) |
Type F316(L) |
||
|
1 |
閥體 |
A105 |
A182 F22 |
A182 F304(L) |
A182 F316(L) |
|
2 |
墊片 |
316+柔性石墨 |
316夾柔性石墨+PTFE |
||
|
3 |
螺栓 |
A193 B7 |
A193 B16 |
A193 B8 |
A193 B8M |
|
4 |
圓柱銷 |
A276 420 |
A276 304 |
||
|
5 |
填料壓套 |
A276 410 |
A182 F304(L) |
A182 F316(L) |
|
|
6 |
活節螺栓 |
A193 B7 |
A193 B16 |
A193 B8 |
A193 B8M |
|
7 |
螺母 |
A194 2H |
A194 4 |
A194 8 |
A194 8M |
|
8 |
閥桿螺母 |
A276 410 |
|||
|
9 |
螺母 |
A194 2H |
A194 4 |
A194 8 |
A194 8M |
|
10 |
銘牌 |
SS |
|||
|
11 |
手輪 |
A197 |
|||
|
12 |
填料壓板 |
A216 WCB |
A351 CF8 |
||
|
13 |
填料 |
Flexible Graphite |
PTFE |
||
|
14 |
閥蓋 |
A105 |
A276 304 |
A182 F304(L) |
A182 F316(L) |
|
15 |
閥桿 |
A182 F6 |
A182 F304 |
A182 F304(L) |
A182 F316(L) |
|
16 |
閥瓣 |
A276 420 |
A276 304 |
A276 304(L) |
A276 316(L) |
|
適用介質 |
水、蒸汽、油品等 |
水、蒸汽、油品等 |
硝酸、醋酸等 |
||
|
適用溫度 |
-29℃～425℃ |
-29℃～550℃ |
-29℃～180℃ |
||

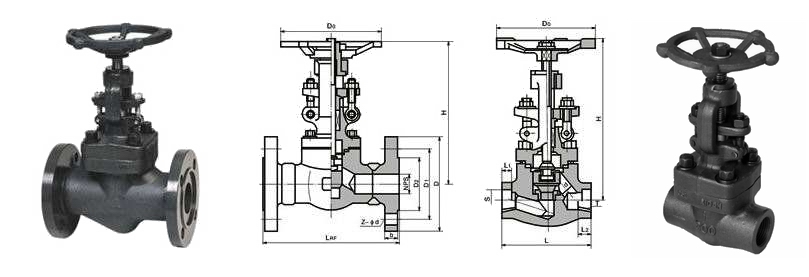

J11H/Y內螺紋鍛鋼截止閥結構：（圖）
J11H/Y內螺紋鍛鋼截止閥外觀尺寸：
|
NPS |
1/2" |
3/4" |
1" |
1 1/4" |
11/2" |
2" |
|||||||||
|
L(RF) （法蘭） |
150Lb |
180 |
117 |
127 |
140 |
165 |
203 |
||||||||
|
300Lb |
152 |
178 |
203 |
216 |
229 |
267 |
|||||||||
|
600Lb |
165 |
190 |
216 |
229 |
241 |
292 |
|||||||||
|
H(開) |
150Lb～300Lb |
166 |
171 |
207 |
240 |
258 |
330 |
||||||||
|
600Lb |
171 |
207 |
240 |
258 |
330 |
380 |
|||||||||
|
W |
100 |
100 |
125 |
160 |
160 |
180 |
|||||||||
|
重量 |
150Lb |
RF（法蘭） |
4.5 |
6.9 |
9.8 |
13.5 |
19.5 |
28.0 |
|||||||
|
NPT（內螺紋） |
2.3 |
3.6 |
7.8 |
8.2 |
12.0 |
15.0 |
|||||||||
|
300Lb |
RF（法蘭） |
4.8 |
7.7 |
11.0 |
16.8 |
21.2 |
32.6 |
||||||||
|
NPT（內螺紋） |
2.8 |
4.0 |
8.5 |
9.2 |
12.6 |
16.8 |
|||||||||
|
600Lb |
RF（法蘭） |
5.6 |
7.8 |
12.5 |
17.0 |
23.5 |
38.8 |
||||||||
|
NPT（內螺紋） |
3.4 |
4.7 |
9.2 |
10.5 |
13.3 |
18.9 |
|||||||||
|
NPS |
1/2" |
3/4" |
1" |
1 1/4" |
11/2" |
2" |
|||||||||
|
L(RTJ) （法蘭） |
900Lb～1500Lb |
216 |
229 |
254 |
279 |
305 |
371 |
||||||||
|
H(NPT) （內螺紋） |
900Lb～1500Lb |
216 |
229 |
254 |
279 |
305 |
368 |
||||||||
|
H(開) |
207 |
207 |
240 |
258 |
330 |
355 |
|||||||||
|
W |
125 |
125 |
160 |
160 |
180 |
200 |
|||||||||
|
柔性石墨 |
RTJ（法蘭式） |
8.0 |
13.2 |
17.4 |
19.0 |
24.5 |
31.0 |
||||||||
|
NPT（內螺紋） |
5.2 |
10.0 |
14.6 |
15.8 |
20.5 |
27.8 |
|||||||||
J11H/Y內螺紋鍛鋼截止閥維護保養：
1、閥門存放環境需注意，應存放在干燥通風的室內，且堵塞通路兩端。
2、閥門應定期檢查，并清除其上的污物，涂抹涂防銹油在其表面。
3、安裝應用后的閥門，應對其進行定期檢修，以確保其正常工作。
4、應查看閥門密封面是否磨損，并根據情況進行維修或更換。
5、檢查閥桿和閥桿螺母的梯形螺紋磨損情況、填料是否過時失效等，并進行必要的更換。
6、應對閥門的密封性能進行試驗，確保其性能。
7、運行中的閥門應完好，法蘭和支架上的螺栓齊全，螺紋無損，沒有松動現象。
8、如手輪丟失，應及時配齊，而不能夠用活扳手代替。
9、填料壓蓋不允許歪斜或無預緊間隙。
10、如果閥門使用環境較為惡劣，易受雨雪、灰塵、風沙等污物沾染，則應該為閥桿安裝保護罩。
11、閥門上的標尺應保持完整、準確、清晰，閥門的鉛封、蓋帽。
12、保溫夾套應無凹陷、裂紋。
13、運行中的閥門，避免對其敲打，或者支撐重物等。
其它需知，敬請來電13671965985咨詢，全天侯為您服務！
定貨需知：（備有表格請?zhí)峁┼]箱）
1. 訂貨前請仔細了解產品手冊。
2. 清楚標明產品名稱，型號，材質。
3. 標明現場工況：介質，溫度，環境要求。
4. 產品連接方式，啟閉操作方式。
5. 定制數量，恰談時確定的樣圖（L/H）。
6. 收貨單位，收貨人，地址，收驗時間，聯電話。
