產品介紹
WZ40H-40 型波紋管閘閥
手動驅動、法蘭式連接、明桿楔式彈性閘板結構，閥座密封面材料為不銹鋼、公稱壓力 PN40、閥體材料為碳素鋼的波紋管閘閥。
WZ40H-40 型波紋管閘閥特點：
紋管閘閥的閥桿采用波紋管及填料雙重密封結構，確保閥桿處的無泄漏密封，應用于電站、天然氣、氨、真空、冷凍系統、熱油、熱水系統，特別適用于易燃、易爆、有毒及貴重介質的管路。
WZ40H-40 型波紋管閘閥性能：
|
型號 |
PN |
工作壓力 / MPa |
適用溫度 / ℃ |
適用介質 |
|
WZ40H-40 |
40 |
4.0 |
≤ 425 |
無腐蝕性介質 |
WZ40H-40 型波紋管閘閥零部件材料表：
|
型號 |
材料 |
||||
|
閥體、閥蓋、閘板 |
閥桿 |
密封面 |
填料 |
波紋管 |
|
|
WZ40H-40 |
碳素鋼 |
鉻不銹鋼 |
鉻不銹鋼或碳鋼堆焊硬質合金 |
柔性石墨或夾不銹鋼絲柔性石墨 |
奧氏體不銹鋼 |

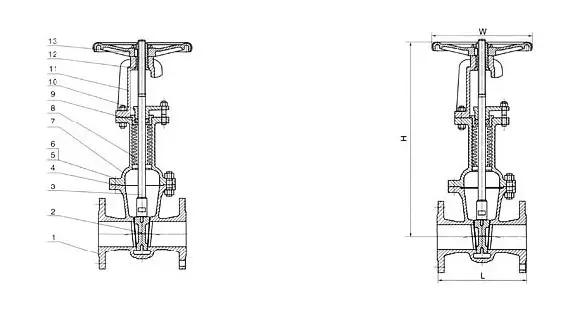

WZ40H-40 型波紋管閘閥結構：（圖）
WZ40H-40 型波紋管閘閥外觀尺寸：
|
DN |
H |
L |
W |
t |
d |
G |
C |
D |
z×?d1 |
|
20 |
311 |
152.5 |
110 |
16 |
20 |
43 |
82.5 |
120 |
4×?18 |
|
25 |
442 |
165 |
150 |
17.5 |
25 |
51 |
89 |
125 |
4×?18 |
|
40 |
509 |
190.5 |
150 |
21 |
42 |
73 |
114.5 |
155 |
4×?22 |
|
50 |
624 |
216 |
200 |
22.4 |
51 |
92 |
127 |
165 |
8×?19 |
|
80 |
744 |
283 |
250 |
28.5 |
76 |
127 |
168 |
210 |
8×?22 |
|
100 |
906 |
305 |
250 |
31.8 |
102 |
157 |
200 |
254 |
8×?22 |
|
150 |
1148 |
403 |
350 |
36.6 |
152 |
216 |
270 |
318 |
12×?22 |
|
200 |
1404 |
419 |
400 |
41.2 |
203 |
270 |
330 |
381 |
12×?25 |
|
250 |
1724 |
457 |
450 |
47.8 |
254 |
324 |
387.5 |
444 |
16×?29 |
WZ40H-40 型波紋管閘閥維護保養：
1、閥門存放環境需注意，應存放在干燥通風的室內，且堵塞通路兩端。
2、閥門應定期檢查，并清除其上的污物，涂抹涂防銹油在其表面。
3、安裝應用后的閥門，應對其進行定期檢修，以確保其正常工作。
4、應查看閥門密封面是否磨損，并根據情況進行維修或更換。
5、檢查閥桿和閥桿螺母的梯形螺紋磨損情況、填料是否過時失效等，并進行必要的更換。
6、應對閥門的密封性能進行試驗，確保其性能。
7、運行中的閥門應完好，法蘭和支架上的螺栓齊全，螺紋無損，沒有松動現象。
8、如手輪丟失，應及時配齊，而不能夠用活扳手代替。
9、填料壓蓋不允許歪斜或無預緊間隙。
10、如果閥門使用環境較為惡劣，易受雨雪、灰塵、風沙等污物沾染，則應該為閥桿安裝保護罩。
11、閥門上的標尺應保持完整、準確、清晰，閥門的鉛封、蓋帽。
12、保溫夾套應無凹陷、裂紋。
13、運行中的閥門，避免對其敲打，或者支撐重物等。
其它需知，敬請來電13671965985咨詢，全天侯為您服務！
定貨需知：（備有表格請?zhí)峁┼]箱）
1. 訂貨前請仔細了解產品手冊。
2. 清楚標明產品名稱，型號，材質。
3. 標明現場工況：介質，溫度，環境要求。
4. 產品連接方式，啟閉操作方式。
5. 定制數量，恰談時確定的樣圖（L/H）。
6. 收貨單位，收貨人，地址，收驗時間，聯系電話。
