調節閥 氣動調節閥
更新：2022/9/16 10:34:12??????點擊：
- 品牌：???工開閥門
- 型號：???ZJHP
產品介紹
ZJHP、ZJHM氣動薄膜單座、套筒調節閥
有標準型、調節切斷型、波紋管密封型、夾套保溫型等多種品種。產品公稱壓力等級有PN16、40、64；公稱通徑范圍DN20-300。應用于精確控制氣體、液體等介質的工藝參數對壓力、流量、溫度、液體保持在給定值。特別適用于允許泄漏量小且閥前后壓差不大的場合。適用流體溫度由-200℃至560℃范圍內多種檔次。
ZJHP、ZJHM氣動薄膜單座、套筒調節閥特點：
采用頂部導向結構，配用多彈簧執行機構。具有結構緊湊、重理輕、動作靈敏、流體通道呈現S流線型、壓降損失小、閥容量大、流量特性精確、拆裝方便等優點。
ZJHP、ZJHM氣動薄膜單座、套筒調節閥性能：
|
公稱通徑DN(mm) (閥芯直徑dn) |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
||||
|
10 |
12 |
15 |
20 |
|||||||||
|
額定流量 系數KV |
直線 |
1.8 |
2.8 |
4.4 |
6.9 |
11 |
17.6 |
27.5 |
44 |
69 |
110 |
176 |
|
等百分比 |
1.6 |
2.5 |
4.0 |
6.3 |
10 |
16 |
25 |
40 |
63 |
100 |
160 |
|
|
額定行程L(mm) |
10 |
16 |
25 |
40 |
||||||||
|
膜片有效面積Ae(cm2) |
280 |
400 |
600 |
|||||||||
|
信號范圍Pr(Kpa) |
20～100、 40～200、 80～240 段幅；20～60、 60～100 |
|||||||||||
|
氣源壓力Ps(Mpa) |
0.14～0.4 |
|||||||||||
|
固有流量特性 |
直線、 等百分比 |
|||||||||||
|
固有可調比R |
50：1 |
|||||||||||
|
允許泄漏量 |
硬閥座：Ⅳ級、軟閥座：Ⅵ級 |
|||||||||||
|
公稱壓力PN(Mpa) |
1.6、 4.0、 6.4 |
|||||||||||
|
工作 溫度t (℃) |
常溫型 |
-20～200、 -40～250、 -60～250 |
||||||||||
|
散熱型 |
-40～450、 -60～450 |
|||||||||||
|
高溫型 |
450～560 |
|||||||||||
|
低溫型 |
-60～100、 00～200、 -200～-250 |
|||||||||||
ZJHP、ZJHM氣動薄膜單座、套筒調節閥零部件材料表：
|
閥體、閥蓋 |
HT200、ZG230-450、ZG1Cr18Ni9Ti |
閥芯、閥座 |
1Cr18Ni9Ti、司鈦萊合金堆焊 |
|
軟密封閥芯 |
增強聚四氟乙烯 |
填 料 |
聚四氟乙烯、柔性石墨、不銹鋼波紋管 |
|
墊 片 |
橡膠石棉板、1Cr18Ni9Ti、石墨纏繞墊片 |
膜 蓋 |
A3 |
|
波 文 膜 片 |
丁腈橡膠夾增強滌綸織物 |
彈 簧 |
60Si2Mn |
|
閥桿、推桿 |
2Cr13、1Cr18Ni9Ti |
襯 套 |
2Cr13 |
ZJHP、ZJHM氣動薄膜單座、套筒調節閥結構：（圖）

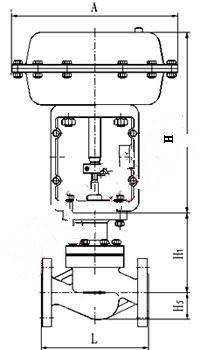

ZJHP、ZJHM氣動薄膜單座、套筒調節閥外觀尺寸：
|
公稱通徑 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
125 |
150 |
250 |
|||
|
L |
PN16 |
185 |
200 |
205 |
222 |
250 |
276 |
298 |
410 |
451 |
670 |
||
|
PN40 |
190 |
205 |
210 |
230 |
255 |
285 |
310 |
425 |
460 |
685 |
|||
|
PN64 |
200 |
210 |
220 |
251 |
286 |
311 |
337 |
440 |
475 |
700 |
|||
|
H1 |
常 |
PN16 |
487 |
493 |
524 |
524 |
538 |
686 |
706 |
969 |
969 |
1353 |
|
|
溫 |
PN40 |
487 |
493 |
524 |
524 |
538 |
686 |
706 |
979 |
979 |
1373 |
||
|
型 |
PN64 |
497 |
503 |
534 |
534 |
546 |
696 |
713 |
999 |
999 |
1385 |
||
|
中溫型 |
標準型加200 |
標準型加250 |
標準型加320 |
標準型加350 |
|||||||||
|
H2 |
PN16 |
53 |
58 |
68 |
73 |
80 |
90 |
98 |
123 |
140 |
203 |
||
|
PN40 |
53 |
58 |
68 |
73 |
80 |
90 |
98 |
135 |
150 |
223 |
|||
|
PN64 |
63 |
68 |
75 |
83 |
88 |
100 |
105 |
148 |
170 |
235 |
|||
|
A |
282 |
360 |
470 |
620 |
|||||||||
|
法蘭標準 |
GB：1.6、2.5、4.0、6.4Mpa ANSI；150、300、600Lb JIS：10K、20K、30K |
||||||||||||
ZJHP、ZJHM氣動薄膜單座、套筒調節閥維護保養：
1、閥門存放環境需注意，應存放在干燥通風的室內，且堵塞通路兩端。
2、閥門應定期檢查，并清除其上的污物，涂抹涂防銹油在其表面。
3、安裝應用后的閥門，應對其進行定期檢修，以確保其正常工作。
4、應查看閥門密封面是否磨損，并根據情況進行維修或更換。
5、檢查閥桿和閥桿螺母的梯形螺紋磨損情況、填料是否過時失效等，并進行必要的更換。
6、應對閥門的密封性能進行試驗，確保其性能。
7、運行中的閥門應完好，法蘭和支架上的螺栓齊全，螺紋無損，沒有松動現象。
8、如手輪丟失，應及時配齊，而不能夠用活扳手代替。
9、填料壓蓋不允許歪斜或無預緊間隙。
10、如果閥門使用環境較為惡劣，易受雨雪、灰塵、風沙等污物沾染，則應該為閥桿安裝保護罩。
11、閥門上的標尺應保持完整、準確、清晰，閥門的鉛封、蓋帽。
12、保溫夾套應無凹陷、裂紋。
13、運行中的閥門，避免對其敲打，或者支撐重物等。
其它需知，敬請來電13671965985咨詢，全天侯為您服務！
定貨需知：（備有表格請?zhí)峁┼]箱）
1. 訂貨前請仔細了解產品手冊。
2. 清楚標明產品名稱，型號，材質。
3. 標明現場工況：介質，溫度，環境要求。
4. 產品連接方式，啟閉操作方式。
5. 定制數量，恰談時確定的樣圖（L/H）。
6. 收貨單位，收貨人，地址，收驗時間，聯系電話。
