產品介紹
ZSAP電子式電動頂導向調節閥
由PS系列或3610系列直行程電動執行機構和低流阻直通單座閥組成。(也可配其它品牌直行程執行機構)。電動執行機構為電子式一體化結構，內有伺服放大器,輸入控制信號(4-20mADC或1-5VDC)及電源即可控制閥門開度,達到對壓力、流量、液位、溫度等工參數的調節。具有動作靈敏、連線簡單、流量大、體積小、調節精度高等特點。控制精度和性能比DKZ型有明顯提高。單座閥適用于對泄露量求嚴格、閥前后壓差低及有一定粘度的場合。應用于電力、冶金、化工、石油、環保、輕工、設備等行業。
ZSAP電子式電動頂導向調節閥特點：
1、閥體按流體力學原理設計的等截面低流阻流道，額定流量系數增大30%。
2、可調節范圍大，固有可調比為50，流量特性有直線和等百分比。
3、電動套筒調節閥閥塞設有上、下方的均壓孔，不平衡力小，閥穩定性好，套筒互換性強，使用壓差大。
4、調節切斷型采用軟密封結構閥芯，達VI級泄漏標準(零泄漏)。
5、伺服放大器采用深度動態負反饋，可提高自動調節精度。
6、電動操作器有多種形式，可適用于4~20mA。DC或0~10mA.DC。
7、電子型電動調節閥可直接由電流信號控制閥門開度，無需伺服放大器。
8、波紋管密封型調節閥對移動的閥桿形成完全的密封，堵絕流體外漏

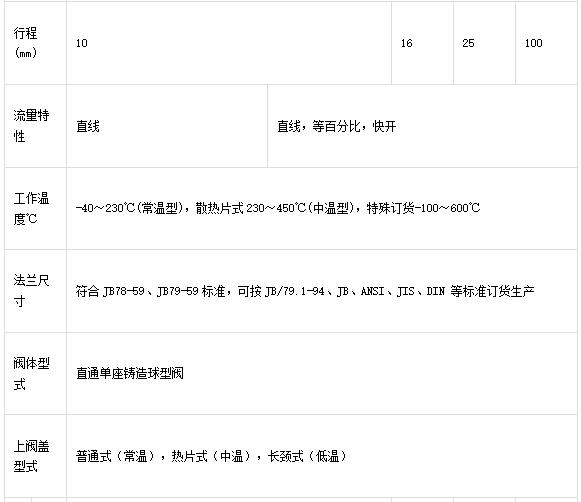

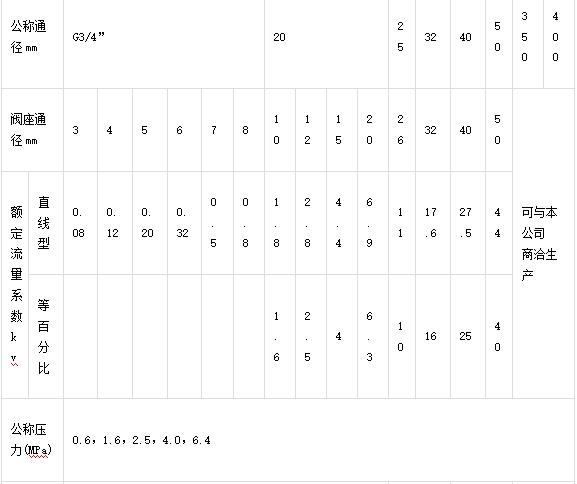

ZSAP電子式電動頂導向調節閥性能：
ZSAP電子式電動頂導向調節閥零部件材料表：
|
閥體、閥蓋 |
HT200、ZG230-450、ZG1Cr18Ni9Ti |
|
閥芯 |
ZG1Cr18Ni9Ti、司太萊合金堆焊增強聚四氟乙烯 |
|
填料 |
聚四氟乙烯、柔性石墨 |
|
推桿、襯套 |
2Cr13 |
|
墊片 |
橡膠石棉板、10、1Cr18Ni9Ti石棉纏繞墊片 |
|
波紋管 |
1Cr18Ni9Ti |

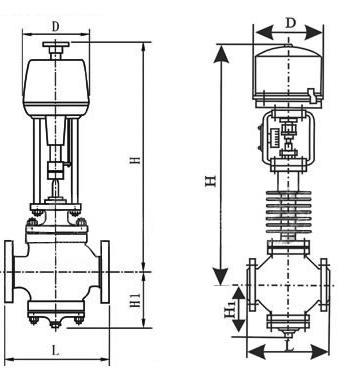

ZSAP電子式電動頂導向調節閥結構：（圖）
ZSAP電子式電動頂導向調節閥外觀尺寸：
|
公通徑 |
20 |
25 |
40 |
50 |
65 |
80 |
100 |
150 |
200 |
||
|
L(mm) |
PN1.6MPa |
181 |
184 |
222 |
254 |
276 |
298 |
352 |
451 |
600 |
|
|
PN4.0MPa |
194 |
197 |
235 |
267 |
292 |
317 |
368 |
473 |
600 |
||
|
PN6.4MPa |
206 |
210 |
251 |
286 |
311 |
337 |
394 |
508 |
650 |
||
|
H1(mm) |
67 |
72 |
87 |
92 |
105 |
110 |
127 |
174 |
209 |
||
|
配PSL |
H(mm) |
普通型 |
738 |
750 |
765 |
767 |
845 |
857 |
875 |
1025 |
1045 |
|
散熱片型 |
888 |
900 |
930 |
937 |
1025 |
1042 |
1085 |
1285 |
1305 |
||
|
D(mm) |
176 |
||||||||||
|
重量(KG) |
15 |
17 |
24 |
29 |
49 |
61 |
82 |
150 |
211 |
||
|
配361L |
H(mm) |
普通型 |
501 |
513 |
650 |
652 |
770 |
782 |
800 |
1080 |
1125 |
|
散熱片型 |
651 |
663 |
815 |
822 |
950 |
967 |
1010 |
1340 |
1385 |
||
|
D(mm) |
225 |
310 |
|||||||||
|
重量(KG) |
23 |
24 |
39 |
44 |
64 |
76 |
97 |
203 |
264 |
||
ZSAP電子式電動頂導向調節閥維護保養：
1、閥門存放環境需注意，應存放在干燥通風的室內，且堵塞通路兩端。
2、閥門應定期檢查，并清除其上的污物，涂抹涂防銹油在其表面。
3、安裝應用后的閥門，應對其進行定期檢修，以確保其正常工作。
4、應查看閥門密封面是否磨損，并根據情況進行維修或更換。
5、檢查閥桿和閥桿螺母的梯形螺紋磨損情況、填料是否過時失效等，并進行必要的更換。
6、應對閥門的密封性能進行試驗，確保其性能。
7、運行中的閥門應完好，法蘭和支架上的螺栓齊全，螺紋無損，沒有松動現象。
8、如手輪丟失，應及時配齊，而不能夠用活扳手代替。
9、填料壓蓋不允許歪斜或無預緊間隙。
10、如果閥門使用環境較為惡劣，易受雨雪、灰塵、風沙等污物沾染，則應該為閥桿安裝保護罩。
11、閥門上的標尺應保持完整、準確、清晰，閥門的鉛封、蓋帽。
12、保溫夾套應無凹陷、裂紋。
13、運行中的閥門，避免對其敲打，或者支撐重物等。
其它需知，敬請來電13671965985咨詢，全天侯為您服務！
定貨需知：（備有表格請?zhí)峁┼]箱）
1. 訂貨前請仔細了解產品手冊。
2. 清楚標明產品名稱，型號，材質。
3. 標明現場工況：介質，溫度，環境要求。
4. 產品連接方式，啟閉操作方式。
5. 定制數量，恰談時確定的樣圖（L/H）。
6. 收貨單位，收貨人，地址，收驗時間，聯系電話。
