楔式閘閥
更新：2022/8/24 13:24:18??????點擊：
- 品牌：???工開閥門
- 型號：???
產品介紹
楔式閘閥
廣泛適用于石油化工，火力發電廠等油品、水蒸氣管路上作接通或截?cái)喙苈分薪橘|(zhì)的啟閉裝置
楔式閘閥特點：
1、結構緊湊、設計合理、閥門剛性好、通道流暢，流量系數小
2、密封面采用不銹鋼和硬質合金，使用壽命長
3、采用柔性石墨填料、密封可靠，操作輕便靈活
4、驅動方式為手動、氣動、電動、齒輪傳動
5、結構形式為彈性楔式單閘板、剛性楔式單閘板雙閘板型式
楔式閘閥性能：
|
公稱壓力PN（MPa） |
殼體 |
試驗壓力（MPa） |
上密封 |
|
|
密封（液） |
密封（氣） |
|||
|
1.6 |
2.4 |
1.8 |
0.6 |
1.8 |
|
2.5 |
3.8 |
2.8 |
0.6 |
2.8 |
|
4.0 |
6.0 |
4.4 |
0.6 |
4.4 |
|
6.4 |
9.6 |
7.0 |
0.6 |
7.0 |
|
10.0 |
15.0 |
11.0 |
0.6 |
11.0 |
|
16.0 |
24.0 |
18.0 |
0.6 |
18.0 |
楔式閘閥制造標準：
設計規范：GB/T 12234
結構長度：GB/T 12221
連接法蘭：JB/T 79
試驗與檢驗：JB/T 9092
壓力-溫度：GB/T 9131
產品標識：GB/T 12220
楔式閘閥零部件材料表：
|
殼體材料 |
適用介質 |
適用溫度（℃） |
|
碳素鋼（C型） |
水、蒸汽、油品 |
≤425 |
|
鉻鎳鈦鋼（P型） |
硝酸類 |
≤200 |
|
鉻鎳鉬鈦鋼（R型） |
醋酸類 |
≤200 |
|
鉻鉬鋼（I型） |
水、蒸汽、油品 |
≤550 |

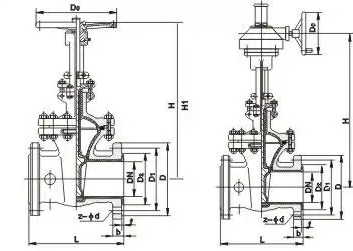

楔式閘閥結構：（圖）
楔式閘閥外觀尺寸：
|
型 號 |
公稱通徑 |
尺寸 |
重量（㎏） |
|||||||
|
L |
D |
D1 |
D2 |
b-f |
z-фd |
H |
Do |
|||
|
Z41T/W/H |
40 |
165 |
145 |
110 |
85 |
18-3 |
4-ф18 |
245 |
135 |
10 |
|
50 |
178 |
160 |
125 |
100 |
20-3 |
4-ф18 |
286 |
180 |
18 |
|
|
65 |
190 |
180 |
145 |
120 |
20-3 |
4-ф18 |
320 |
180 |
22 |
|
|
80 |
203 |
195 |
160 |
135 |
22-3 |
4-ф18 |
373 |
200 |
2735 |
|
|
100 |
229 |
215 |
180 |
155 |
22-3 |
8-ф18 |
428 |
200 |
34 |
|
|
125 |
254 |
245 |
210 |
185 |
24-3 |
8-ф18 |
513 |
240 |
49 |
|
|
150 |
267 |
280 |
240 |
210 |
24-3 |
8-ф23 |
582 |
240 |
66.5 |
|
|
200 |
330 |
335 |
295 |
265 |
26-3 |
8-ф23 |
730 |
320 |
107 |
|
|
250 |
380 |
390 |
350 |
320 |
28-3 |
12-ф23 |
897 |
320 |
168 |
|
|
300 |
420 |
440 |
400 |
368 |
28-4 |
12-ф23 |
1032 |
400 |
220 |
|
|
350 |
450 |
500 |
460 |
428 |
30-4 |
16-ф23 |
1170 |
400 |
290 |
|
|
400 |
480 |
565 |
515 |
482 |
30-4 |
16-ф25 |
1330 |
500 |
450 |
|
|
450 |
510 |
615 |
565 |
532 |
32-4 |
20-ф25 |
1460 |
500 |
580 |
|
|
500 |
540 |
670 |
620 |
585 |
34-4 |
20-ф25 |
1727 |
500 |
830 |
|
|
600 |
600 |
780 |
725 |
685 |
36-5 |
20-ф30 |
2072 |
500 |
1160 |
|
楔式閘閥維護保養：
1、閥門存放環境需注意，應存放在干燥通風的室內，且堵塞通路兩端。
2、閥門應定期檢查，并清除其上的污物，涂抹涂防銹油在其表面。
3、安裝應用后的閥門，應對其進行定期檢修，以確保其正常工作。
4、應查看閥門密封面是否磨損，并根據情況進行維修或更換。
5、檢查閥桿和閥桿螺母的梯形螺紋磨損情況、填料是否過時失效等，并進行必要的更換。
6、應對閥門的密封性能進行試驗，確保其性能。
7、運行中的閥門應完好，法蘭和支架上的螺栓齊全，螺紋無損，沒有松動現象。
8、如手輪丟失，應及時配齊，而不能夠用活扳手代替。
9、填料壓蓋不允許歪斜或無預緊間隙。
10、如果閥門使用環境較為惡劣，易受雨雪、灰塵、風沙等污物沾染，則應該為閥桿安裝保護罩。
11、閥門上的標尺應保持完整、準確、清晰，閥門的鉛封、蓋帽。
12、保溫夾套應無凹陷、裂紋。
13、運行中的閥門，避免對其敲打，或者支撐重物等。
其它需知，敬請來電13671965985咨詢，全天侯為您服務！
定貨需知：（備有表格請?zhí)峁┼]箱）
1. 訂貨前請仔細了解產品手冊。
2. 清楚標明產品名稱，型號，材質。
3. 標明現場工況：介質，溫度，環境要求。
4. 產品連接方式，啟閉操作方式。
5. 定制數量，恰談時確定的樣圖（L/H）。
6. 收貨單位，收貨人，地址，收驗時間，聯電話。
