電動O形三通球閥
更新：2022/7/14 13:59:13??????點擊：
- 品牌：???工開閥門
- 型號：???ZKRQR
產品介紹
ZKRQR系列電動O形三通球閥性能：
公稱壓力：PN1.0、1.6、2.5、4.0Mpa、ANSI150、300
公稱通徑：DN20～300mm
工作溫度：硬密封：-40～300℃ 軟密封：-40～180℃
工作電壓：220V、380V
閥座形式：不銹鋼可動硬密封、PTFE軟密封。
主要材質：閥體 (1)WCB (2)304 (3)316 (4)316L
閥芯 (1)304 (2)316 (3)316L
流體范圍： 空氣、水、氣體、石油和石化產品、腐蝕性介質
表面處理: 拋光
ZKRQR系列電動O形三通球閥零部件材料表：
|
閥門材料 |
|||
|
1) 軸 Shaft |
不銹鋼 ANSI316 |
1.4401 |
UNIX5CrNiMo 17 12 |
|
2) 防松螺母 Lock nut |
不銹鋼 ANSI304 |
1.4301 |
UNIX5CrNi 18 10 |
|
3) 壓緊環型螺母 Gland nut ring |
不銹鋼 ANSI304 |
1.4301 |
UNIX5CrNi 18 10 |
|
4) 頂部密封環 至p tight ring |
聚四氯乙烯 P.T.F.E. |
|
|
|
5) O環 O-Ring |
氟橡膠 VITON |
|
|
|
6) 墊圈 Washer |
聚四氯乙烯 P.T.F.E. |
|
|
|
7) 密封圈 Seals |
聚四氯乙烯 P.T.F.E. |
|
|
|
8) 閥體 Body |
不銹鋼 ANSI316 |
1.4408 |
|
|
9) 球閥 Ball |
不銹鋼 ANSI316 |
1.4401 |
UNIX5CrNiMo 17 12 |
|
10) 頂部密封 End sealings |
聚四氯乙烯 P.T.F.E. |
|
|
|
11) 端部 End |
不銹鋼 ANSI316 |
1.4408 |
|
|
12) 法蘭 Flange |
不銹鋼 ANSI316 |
1.4408 |
|

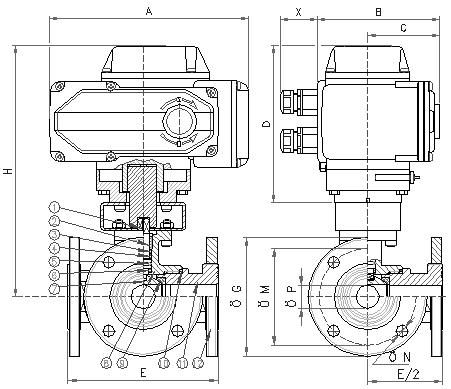

ZKRQR系列電動O形三通球閥結構：（圖）
ZKRQR系列電動O形三通球閥外觀尺寸：
|
DN |
mm. |
10 |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
|
內螺紋尺寸 |
GAS |
3/8" |
1/2" |
3/4" |
1" |
1"1/4 |
1"1/2 |
2" |
2"1/2 |
|
通徑 |
mm. |
10 |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
|
P. 閥門 |
PN40 |
PN40 |
PN40 |
PN40 |
PN40 |
PN40 |
PN25 |
PN25 |
|
|
A |
mm. |
207,5 |
207,5 |
207,5 |
207,5 |
256,5 |
256,5 |
256,5 |
256,5 |
|
B |
mm. |
122,5 |
122,5 |
122,5 |
122,5 |
156,5 |
156,5 |
156,5 |
156,5 |
|
C |
mm. |
68 |
68 |
68 |
68 |
94 |
94 |
94 |
94 |
|
D |
mm. |
163,5 |
163,5 |
163,5 |
163,5 |
185 |
185 |
185 |
185 |
|
X |
mm. |
44 |
44 |
44 |
44 |
44 |
44 |
44 |
44 |
|
E |
mm. |
120 |
130 |
140 |
150 |
180 |
200 |
220 |
240 |
|
ΦG |
mm. |
90 |
95 |
105 |
115 |
140 |
1450 |
165 |
185 |
|
ΦM |
mm. |
60 |
65 |
75 |
85 |
100 |
110 |
125 |
145 |
|
ΦN |
mm. |
14/4 |
14/4 |
14/4 |
14/4 |
18/4 |
18/4 |
18/4 |
18/4 |
|
H |
mm. |
249,5 |
252,5 |
260 |
264,5 |
304,5 |
312 |
275,5 |
284,5 |
|
T. of cycle 50/60 Hz |
s. |
15 / 12,5 |
15 / 12,5 |
15 / 12,5 |
15 / 12,5 |
15 / 12,5 |
15 / 12,5 |
15 / 12,5 |
15 / 12,5 |
|
重量 |
Kg. |
8,1 |
8,6 |
10,1 |
11,5 |
20,5 |
23,7 |
28 |
32,6 |
ZKRQR系列電動O形三通球閥維護保養：
1、閥門存放環境需注意，應存放在干燥通風的室內，且堵塞通路兩端。
2、閥門應定期檢查，并清除其上的污物，涂抹涂防銹油在其表面。
3、安裝應用后的閥門，應對其進行定期檢修，以確保其正常工作。
4、應查看閥門密封面是否磨損，并根據情況進行維修或更換。
5、檢查閥桿和閥桿螺母的梯形螺紋磨損情況、填料是否過時失效等，并進行必要的更換。
6、應對閥門的密封性能進行試驗，確保其性能。
7、運行中的閥門應完好，法蘭和支架上的螺栓齊全，螺紋無損，沒有松動現象。
8、如手輪丟失，應及時配齊，而不能夠用活扳手代替。
9、填料壓蓋不允許歪斜或無預緊間隙。
10、如果閥門使用環境較為惡劣，易受雨雪、灰塵、風沙等污物沾染，則應該為閥桿安裝保護罩。
11、閥門上的標尺應保持完整、準確、清晰，閥門的鉛封、蓋帽。
12、保溫夾套應無凹陷、裂紋。
13、運行中的閥門，避免對其敲打，或者支撐重物等。
其它需知，敬請來電13671965985咨詢，全天侯為您服務！
定貨需知：（備有表格請?zhí)峁┼]箱）
1. 訂貨前請仔細了解產品手冊。
2. 清楚標明產品名稱，型號，材質。
3. 標明現場工況：介質，溫度，環境要求。
4. 產品連接方式，啟閉操作方式。
5. 定制數量，恰談時確定的樣圖（L/H）。
6. 收貨單位，收貨人，地址，收驗時間，聯系電話。
