旋塞閥 襯氟旋塞閥
更新：2022/9/21 14:13:23??????點擊：
- 品牌：???工開閥門
- 型號：???X43F
產品介紹
X43F襯氟旋塞閥
X43F/P型、XD63F/R型、XC63F/R型屬襯套型，特殊設計的閥座襯套（聚四氟乙烯或?qū)ξ痪郾剑┡c鋼制塞體組成的密封副、塞子為不銹鋼（不襯）。密封性能好、使用壽命長、自潤滑、轉動靈活。襯里旋塞閥，襯氟旋塞閥全開時，通道沒有任何障礙，也沒有凹陷沉積介質，這對于食品、醫藥等行業特別適合。
X43F襯氟旋塞閥特點：
是采用近似圓形通孔的錐面旋塞作為啟閉件，通過旋塞轉動90°實現全開或者全關的目的。具有結構緊湊、體積小、密封性能好的優點。旋塞為帶有通孔的圓錐體，與圓錐形閥體相配合，旋轉時，密封面之間運動帶有擦拭作用，用于帶有懸浮顆粒的介質較為理想，而且在全開時，密封面完全與流動介質隔離，這樣提高了閥門的使用壽命。
襯里旋塞閥，襯氟旋塞閥的錐形密封面之間的泄漏間隙可通過壓蓋來調整。當旋塞與閥體緊密接觸時，旋塞仍可旋轉，或者旋轉前從閥體內提起旋塞，旋轉90°后再密封，可達到零泄漏。由于襯里旋塞閥，襯氟旋塞閥的密封面積大和密封應力高，因此操作力矩較大，正因?yàn)榇朔N閥門密封面積大，即使密封面上有些損壞，仍能較好防止泄漏，維修也非常方便。
X43F襯氟旋塞閥性能：
|
公稱通徑DN |
DN15-250mm,1/2”-10” |
|
公稱壓力PN |
1.0、1.6MPa、Class150、300Lb |
|
連接形式 |
法蘭連接 |
|
驅動裝置 |
手動，電動，氣動 |
|
適用介質 |
硫酸，氫氟酸，磷酸，氯氣，強堿，王水等具有強腐蝕性的介質 |
|
襯里材料 |
PTFE（F4）、FEP（F46）、PFA、PO |
X43F襯氟旋塞閥零部件材料表：
|
閥體 |
鑄鐵、鑄鋼、不銹鋼、內襯F46、F3 |
|
塞子 |
鑄鐵、鑄鋼、不銹鋼、內襯F46、F3 |
|
閥蓋 |
鑄鐵、鑄鋼、不銹鋼 |
|
填料 |
F4 |

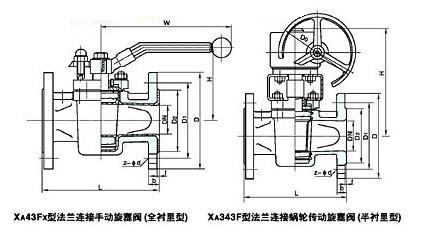

X43F襯氟旋塞閥：（圖）
X43F襯氟旋塞閥外觀尺寸：
|
公稱通徑 |
PN1.0（Mpa）主要外形尺寸和連接尺寸 |
重量 |
||||||||
|
DN |
L |
D |
D1 |
D2 |
f |
b |
z-Φd |
D。 |
H |
Kg |
|
20 |
150 |
105 |
75 |
50 |
3 |
14 |
4-Φ14 |
160 |
95 |
7 |
|
25 |
160 |
115 |
85 |
65 |
3 |
14 |
4-Φ14 |
160 |
98 |
8 |
|
32 |
170 |
135 |
100 |
70 |
3 |
16 |
4-Φ18 |
220 |
113 |
10 |
|
40 |
180 |
145 |
110 |
80 |
3 |
18 |
4-Φ18 |
250 |
135 |
15 |
|
50 |
210 |
160 |
125 |
100 |
3 |
20 |
4-Φ18 |
250 |
140 |
18 |
|
65 |
220 |
180 |
145 |
120 |
3.5 |
20 |
4-Φ18 |
300 |
145 |
25 |
|
80 |
250 |
195 |
160 |
135 |
3.5 |
22 |
4-Φ18 |
330 |
205 |
35 |
|
100 |
275 |
215 |
180 |
155 |
4 |
24 |
8-Φ18 |
350 |
240 |
46 |
|
125 |
310 |
245 |
210 |
185 |
4 |
26 |
8-Φ18 |
400 |
260 |
65 |
|
150 |
350 |
280 |
240 |
210 |
4 |
28 |
8-Φ23 |
600 |
290 |
90 |
|
200 |
400 |
335 |
295 |
265 |
4.5 |
32 |
8-Φ23 |
800 |
330 |
160 |
|
250 |
460 |
390 |
350 |
320 |
4.5 |
36 |
12-Φ23 |
900 |
380 |
230 |
X43F襯氟旋塞閥維護保養：
1、閥門存放環境需注意，應存放在干燥通風的室內，且堵塞通路兩端。
2、閥門應定期檢查，并清除其上的污物，涂抹涂防銹油在其表面。
3、安裝應用后的閥門，應對其進行定期檢修，以確保其正常工作。
4、應查看閥門密封面是否磨損，并根據情況進行維修或更換。
5、檢查閥桿和閥桿螺母的梯形螺紋磨損情況、填料是否過時失效等，并進行必要的更換。
6、應對閥門的密封性能進行試驗，確保其性能。
7、運行中的閥門應完好，法蘭和支架上的螺栓齊全，螺紋無損，沒有松動現象。
8、如手輪丟失，應及時配齊，而不能夠用活扳手代替。
9、填料壓蓋不允許歪斜或無預緊間隙。
10、如果閥門使用環境較為惡劣，易受雨雪、灰塵、風沙等污物沾染，則應該為閥桿安裝保護罩。
11、閥門上的標尺應保持完整、準確、清晰，閥門的鉛封、蓋帽。
12、保溫夾套應無凹陷、裂紋。
13、運行中的閥門，避免對其敲打，或者支撐重物等。
其它需知，敬請來電13671965985咨詢，全天侯為您服務！
定貨需知：（備有表格請?zhí)峁┼]箱）
1. 訂貨前請仔細了解產品手冊。
2. 清楚標明產品名稱，型號，材質。
3. 標明現場工況：介質，溫度，環境]要求。
4. 產品連接方式，啟閉操作方式。
5. 定制數量，恰談時確定的樣圖（L/H）。
6. 收貨單位，收貨人，地址，收驗時間，聯系電話。
