蝶閥 不銹鋼日標蝶閥
更新：2022/8/5 15:58:01??????點擊：
- 品牌：???工開閥門
- 型號：???D373H
產品介紹
D373H不銹鋼日標蝶閥
采用三維偏心斜錐形閥座密封，蝶板密封采用新型金屬片與彈性材料層疊而成，嵌裝在蝶板上與閥座吻合。利用蝶板擺動壓緊密封，所以密封面摩擦阻力小，關閉時具有越關越緊功能，這樣密封性可靠，開啟確保密封面完全脫離接觸，保證了密封面不受損傷。該蝶閥結構特點排除了其他類型蝶閥開過位而不能密封的缺點，且在高曙下能正常使用，克服了其它類型閥門在高溫使用時因熱膨脹而容易泄漏的缺點。該蝶閥耕具使用介質要求，選用不同密封面材料，以保證密封面耐磨損、耐腐蝕、使用壽命長。
D373H不銹鋼日標蝶閥制造標準：
|
法蘭連接尺寸 |
JIS B2212 、JIS B2213、JIS B2214 |
|
結構長度 |
JIS B2002-1987 |
|
壓力試驗: |
JIS B2003-198 |
D373H不銹鋼日標蝶閥技術參數：
|
公稱通徑 |
DNmm |
2″～48″ |
2″～48″ |
|
公稱壓力 |
PNMPa |
10K |
20K |
|
試驗壓力 PsMPa |
強度試驗 |
1.5 |
3．0 |
|
密封試驗 |
1.1 |
2．2 |
|
|
適用介質 |
水、蒸汽、油品、海水等 |
||
|
適用溫度 |
-29～550℃ |
||
D373H不銹鋼日標蝶閥零部件材料表：
|
零件名稱 |
材料 |
|
閥體 |
WCB、304、316、316SS、CF8M |
|
閥板 |
WCB、304、316、316SS、CF8M |
|
閥桿 |
304、316、2Crl3、1Crl8Ni9Ti |
|
密封圈 |
304、316、氟塑料 |
|
填料 |
柔性石墨、氟塑料 |
|
傳動方式 |
手柄、蝸輪、氣動、電動等 |

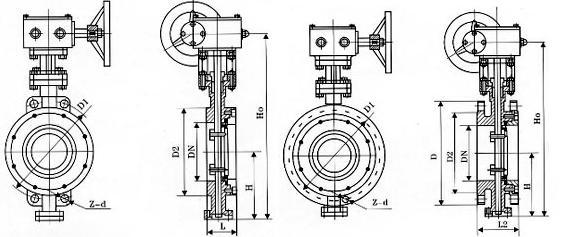

D373H不銹鋼日標蝶閥結構：（圖）
D373H不銹鋼日標蝶閥外觀尺寸：
|
公稱通徑 |
長度 |
外形尺寸參考值 |
連接尺寸標準值 |
||||||||
|
H |
D373H |
D673H |
10K |
||||||||
|
mm |
inch |
L |
H1 |
A1 |
B1 |
H2 |
A2 |
B2 |
D1 |
Z-d |
|
|
50 |
2 |
43 |
112 |
350 |
180 |
200 |
625 |
245 |
72 |
120 |
4-19 |
|
65 |
21/2 |
46 |
115 |
370 |
180 |
200 |
625 |
245 |
72 |
140 |
4-19 |
|
80 |
3 |
49 |
120 |
380 |
180 |
200 |
645 |
245 |
72 |
150 |
8-19 |
|
100 |
4 |
56 |
138 |
420 |
180 |
200 |
675 |
355 |
92 |
175 |
8-19 |
|
125 |
5 |
64 |
164 |
460 |
180 |
200 |
715 |
355 |
92 |
210 |
8-23 |
|
150 |
6 |
70 |
175 |
555 |
270 |
280 |
800 |
355 |
92 |
240 |
8-23 |
|
200 |
8 |
71 |
208 |
605 |
270 |
280 |
850 |
250 |
170 |
290 |
12-23 |
|
250 |
10 |
76 |
243 |
680 |
270 |
280 |
925 |
250 |
170 |
355 |
12-25 |
|
300 |
12 |
83 |
283 |
800 |
380 |
420 |
1035 |
450 |
220 |
400 |
16-25 |
|
350 |
14 |
92 |
310 |
835 |
380 |
420 |
1070 |
450 |
220 |
445 |
16-25 |
|
400 |
16 |
102 |
340 |
915 |
450 |
470 |
1190 |
450 |
220 |
510 |
16-27 |
|
450 |
18 |
114 |
380 |
960 |
480 |
490 |
1250 |
650 |
280 |
565 |
20-27 |
|
500 |
20 |
127 |
410 |
1020 |
480 |
490 |
1290 |
650 |
280 |
620 |
20-27 |
|
600 |
24 |
154 |
470 |
1225 |
480 |
490 |
1455 |
850 |
380 |
730 |
24-33 |
|
700 |
28 |
165 |
550 |
1355 |
640 |
660 |
1585 |
850 |
380 |
840 |
24-33 |
|
800 |
32 |
190 |
640 |
1470 |
640 |
660 |
1700 |
1250 |
380 |
950 |
28-33 |
|
900 |
36 |
203 |
710 |
1545 |
750 |
860 |
1965 |
1250 |
380 |
1050 |
28-33 |
|
1000 |
40 |
216 |
770 |
1 795 |
850 |
900 |
2015 |
1250 |
380 |
1160 |
28-39 |
|
1200 |
48 |
254 |
890 |
1965 |
850 |
900 |
2250 |
1250 |
380 |
1380 |
32-39 |
D373H不銹鋼日標蝶閥維護保養(yǎng)：
1、閥門存放環(huán)境需注意，應存放在干燥通風的室內，且堵塞通路兩端。
2、閥門應定期檢查，并清除其上的污物，涂抹涂防銹油在其表面。
3、安裝應用后的閥門，應對其進行定期檢修，以確保其正常工作。
4、應查看閥門密封面是否磨損，并根據情況進行維修或更換。
5、檢查閥桿和閥桿螺母的梯形螺紋磨損情況、填料是否過時失效等，并進行必要的更換。
6、應對閥門的密封性能進行試驗，確保其性能。
7、運行中的閥門應完好，法蘭和支架上的螺栓齊全，螺紋無損，沒有松動現象。
8、如手輪丟失，應及時配齊，而不能夠用活扳手代替。
9、填料壓蓋不允許歪斜或無預緊間隙。
10、如果閥門使用環(huán)境較為惡劣，易受雨雪、灰塵、風沙等污物沾染，則應該為閥桿安裝保護罩。
11、閥門上的標尺應保持完整、準確、清晰，閥門的鉛封、蓋帽。
12、保溫夾套應無凹陷、裂紋。
13、運行中的閥門，避免對其敲打，或者支撐重物等。
其它需知，敬請來電13671965985咨詢，全天侯為您服務！
定貨需知：（備有表格請?zhí)峁┼]箱）
1. 訂貨前請仔細了解產品手冊。
2. 清楚標明產品名稱，型號，材質。
3. 標明現場工況：介質，溫度，環(huán)境要求。
4. 產品連接方式，啟閉操作方式。
5. 定制數量，恰談時確定的樣圖（L/H）。
收貨單位，收貨人，地址，收驗時間，聯電話
