氣動衛生級卡箍球閥
更新：2022/7/11 10:41:47??????點擊：
- 品牌：???工開閥門
- 型號：???LDBAAKP
產品介紹
LDBAAKP系列 氣動衛生級卡箍球閥技術參數：
|
氣缸形式 雙作用、單作用 |
|
環境溫度 -20℃～+80℃ |
|
氣源壓力 雙作用4～8bar,單作用5～8bar |
LDBAAKP系列 氣動衛生級卡箍球閥零部件材料表：
|
序號 |
零件名稱 |
材質C |
材質R |
|
1 |
左閥體 |
304 |
316 |
|
2 |
O型圈 |
無毒橡膠 |
無毒橡膠 |
|
3 |
閥座 |
PTFE |
PTFE |
|
4 |
吊環螺栓 |
304 |
316 |
|
5 |
卡箍 |
304 |
316 |
|
6 |
球體 |
304 |
316 |
|
7 |
閥座 |
PTFE |
PTFE |
|
8 |
墊片 |
無毒橡膠 |
無毒橡膠 |
|
9 |
閥體 |
304 |
316 |
|
10 |
螺母 |
304 |
316 |
|
11 |
墊片 |
PTFE |
PTFE |
|
12 |
蝶形螺母 |
304 |
316 |
|
13 |
閥桿 |
304 |
316 |
|
14 |
墊圈 |
304 |
316 |
|
15 |
填料 |
PTFE |
PTFE |
|
16 |
壓蓋 |
304 |
316 |
|
17 |
連接支架 |
304 |
316 |
|
18 |
氣動裝置 |
LDP |
LDSK |
|
19 |
位置指示器 |
塑料 |
塑料 |

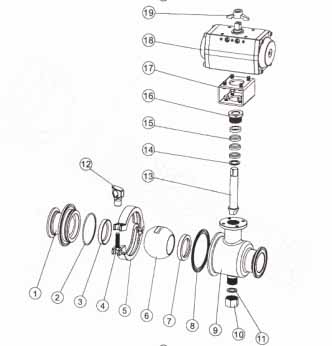

LDBAAKP系列 氣動衛生級卡箍球閥結構：（圖）
LDBAAKP系列 氣動衛生級卡箍球閥外觀尺寸：
|
主要外形連接尺寸JLWQ681F |
||||||
|
型號 |
ISO |
in |
D |
L |
L1 |
H |
|
LDBAAKP20 |
20 |
1/2 |
50.5 |
95 |
104 |
52/63 |
|
LDBAAKP25 |
25 |
3/4 |
50.5 |
120 |
410 |
63/83 |
|
LDBAAKP32 |
32 |
1 |
50.5 |
130 |
140 |
63/105 |
|
LDBAAKP38 |
38 |
1/4 |
50.5 |
140 |
164 |
83/105 |
|
LDBAAKP51 |
51 |
1 1/2 |
64 |
170 |
164 |
83/105 |
|
LDBAAKP63 |
63 |
2 |
77.5 |
190 |
190 |
105/125 |
|
LDBAAKP76 |
76 |
2 1/2 |
91 |
210 |
210 |
105/125 |
|
LDBAAKP89 |
89 |
3 |
106 |
220 |
247 |
105/125 |
|
LDBAAKP102 |
102 |
4 |
119 |
240 |
270 |
125/160 |
LDBAAKP系列 氣動衛生級卡箍球閥維護保養：
1、閥門存放環境需注意，應存放在干燥通風的室內，且堵塞通路兩端。
2、閥門應定期檢查，并清除其上的污物，涂抹涂防銹油在其表面。
3、安裝應用后的閥門，應對其進行定期檢修，以確保其正常工作。
4、應查看閥門密封面是否磨損，并根據情況進行維修或更換。
5、檢查閥桿和閥桿螺母的梯形螺紋磨損情況、填料是否過時失效等，并進行必要的更換。
6、應對閥門的密封性能進行試驗，確保其性能。
7、運行中的閥門應完好，法蘭和支架上的螺栓齊全，螺紋無損，沒有松動現象。
8、如手輪丟失，應及時配齊，而不能夠用活扳手代替。
9、填料壓蓋不允許歪斜或無預緊間隙。
10、如果閥門使用環境較為惡劣，易受雨雪、灰塵、風沙等污物沾染，則應該為閥桿安裝保護罩。
11、閥門上的標尺應保持完整、準確、清晰，閥門的鉛封、蓋帽。
12、保溫夾套應無凹陷、裂紋。
13、運行中的閥門，避免對其敲打，或者支撐重物等。
其它需知，敬請來電13671965985咨詢，全天侯為您服務！
定貨需知：（備有表格請?zhí)峁┼]箱）
1. 訂貨前請仔細了解產品手冊。
2. 清楚標明產品名稱，型號，材質。
3. 標明現場工況：介質，溫度，環境要求。
4. 產品連接方式，啟閉操作方式。
5. 定制數量，恰談時確定的樣圖（L/H）。
6. 收貨單位，收貨人，地址，收驗時間，聯系電話。
