閘閥 高壓電站閘閥
更新：2022/8/26 11:00:53??????點擊：
- 品牌：???工開閥門
- 型號：???Z61Y-250
產品介紹
Z61Y-250、Z61Y-320 型高壓電站閘閥
手動、對接焊連接形式、明桿楔式剛性單閘板，閥座密封面材料為硬質合金，公稱壓力 PN250~PN320，閥體材料為碳素鋼的高溫高壓電站閘閥。
Z61Y-250、Z61Y-320 型高壓電站閘閥性能：
|
型號 |
PN |
工作壓力/MPa |
適用溫度/℃ |
適用介質 |
閥體 |
|
Z61Y-250 |
250 |
25 |
≤425 |
水、蒸汽 |
WCB |
|
Z61Y-320 |
320 |
32 |
Z61Y-250、Z61Y-320 型高壓電站閘閥零部件材料表：
|
型號 |
材料 |
||||
|
閥體 |
閘板 |
閥蓋 |
閥桿 |
填料 |
|
|
Z61Y-250 |
WCB |
WC6 |
25 |
38CrMoA1A |
增強柔性石墨 |
|
Z61Y-320 |
WCB |
WC6 |
12Cr1MoVA |
20Cr1MoVA、25Cr2MoVA |
增強柔性石墨 |

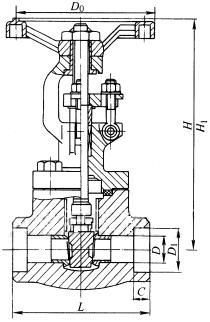

Z61Y-250、Z61Y-320 型高壓電站閘閥結構：（圖）
Z61Y-250、Z61Y-320 型高壓電站閘閥外觀尺寸：
|
DN |
L |
D |
H |
D0 |
重量/kg |
|
50 |
280 |
82 |
585 |
300 |
42 |
|
65 |
340 |
110 |
650 |
320 |
53 |
|
80 |
475 |
130 |
680 |
400 |
130 |
|
100 |
500 |
170 |
755 |
450 |
180 |
|
125 |
600 |
195 |
830 |
500 |
190 |
|
150 |
700 |
225 |
1050 |
550 |
320 |
|
175 |
750 |
255 |
1050 |
600 |
400 |
|
200 |
800 |
285 |
1050 |
650 |
550 |
|
225 |
850 |
300 |
1100 |
700 |
600 |
Z61Y-250、Z61Y-320 型高壓電站閘閥維護保養：
1、閥門存放環境需注意，應存放在干燥通風的室內，且堵塞通路兩端。
2、閥門應定期檢查，并清除其上的污物，涂抹涂防銹油在其表面。
3、安裝應用后的閥門，應對其進行定期檢修，以確保其正常工作。
4、應查看閥門密封面是否磨損，并根據情況進行維修或更換。
5、檢查閥桿和閥桿螺母的梯形螺紋磨損情況、填料是否過時失效等，并進行必要的更換。
6、應對閥門的密封性能進行試驗，確保其性能。
7、運行中的閥門應完好，法蘭和支架上的螺栓齊全，螺紋無損，沒有松動現象。
8、如手輪丟失，應及時配齊，而不能夠用活扳手代替。
9、填料壓蓋不允許歪斜或無預緊間隙。
10、如果閥門使用環境較為惡劣，易受雨雪、灰塵、風沙等污物沾染，則應該為閥桿安裝保護罩。
11、閥門上的標尺應保持完整、準確、清晰，閥門的鉛封、蓋帽。
12、保溫夾套應無凹陷、裂紋。
13、運行中的閥門，避免對其敲打，或者支撐重物等。
其它需知，敬請來電13671965985咨詢，全天侯為您服務！
定貨需知：（備有表格請?zhí)峁┼]箱）
1. 訂貨前請仔細了解產品手冊。
2. 清楚標明產品名稱，型號，材質。
3. 標明現場工況：介質，溫度，環境要求。
4. 產品連接方式，啟閉操作方式。
5. 定制數量，恰談時確定的樣圖（L/H）。
6. 收貨單位，收貨人，地址，收驗時間，聯電話。
